介紹

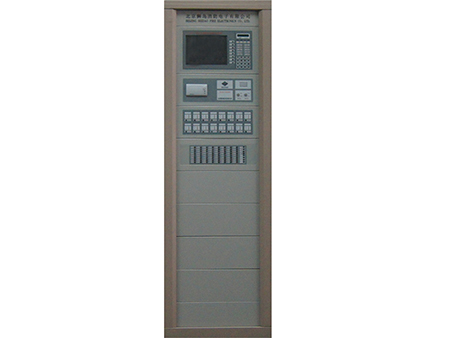

　　EI-2000G型火災報警控制器（聯動型）集火災報警、聯動控制、監管報警、防盜報警、可燃氣報警、對講電話、網絡通訊等多種功能于一體，滿足GB4717-2005、GB16806-2006國標的要求，可適用于各類賓館、寫字樓、辦公樓、住宅樓、體育館、圖書館、各類庫房等大、中型消防報警工程。
　　EI-2000G型火災報警控制器（聯動型）采用多CPU并行處理、嵌入式實時多任務操作系統（RTOS）、可編程邏輯器件、ARCNET網絡通訊、智能化數字總線等技術，實時采集報警信號和煙、溫等環境參數，通過分析、處理，進行火警判決；根據聯動動作關系和邏輯設置，自動控制相關消防設備，實施聯動滅火。采用VME插板和模塊化結構，抗干擾、抗振動能力強，工作可靠、性能穩定， 擴展靈活、維護方便；采用大屏幕液晶、全漢字顯示、菜單向?qū)В?方便用戶操作、使用。
　　基于EI-2000G型火災報警控制器（聯動型）已獲6項國家專利。
　　主要技術指標
　　· 使用環境溫度：0℃——40℃； 相對濕度：≤95%（不凝露）
　　· 交流輸入電壓：220V±1015%,50Hz±1%
　　· 交流輸入功率：≤240W
　　· 直流備電：DC24V/17Ah（10回路以下）、DC24V/24Ah（10回路以上）全密封免維護蓄電池
　　· 回路較大容量：242個編址點
　　· 較大總?cè)萘浚?840個編址點
　　· 多線聯動控制盤數量：≤15個（每個聯動盤具有2個聲光輸出和12個多線聯動按鍵）
　　· 總線聯動控制盤數量：≤30個（每個聯動盤40個按鍵）
　　· 總線長度：≤2000米（截面積≥1.0mm2）
　　· 外形尺寸：540mm×490mm×1800mm
　　性能特點
　　· 火災報警功能
　　能以兩總線制方式掛接本公司生產的EI6000系列智能感煙、感溫探測器、輸入模塊、手動報警按鈕等火災觸發器件，以聲、光信號發出火警警報，并通過液晶和數碼管顯示火災發生的部位、時間、火警總數及報警部件的地址、類型等信息。
　　具有接收來自同一探測區兩個或兩個以上火災報警信號才能確定發出火災報警信號的功能；具有接收到不同部位兩只火災探測器的火災報警信號才能確定發出火災報警信號的功能。
　　· 聯動控制功能
　　能通過四總線（包括24V電源線）掛接本公司生產的EI6000系列輸入輸出模塊，根據報警信息以靈活多樣的方式控制各類消防設備，且聯動點不受限制，能較大限度地滿足用戶的需要，可顯示設備動作的反饋信息，包括設備類型、模塊類型、模塊地址、安裝位置、動作時間等。
　　可選配總線聯動控制盤，通過編程可實現對各類、各分區、各具體部件的控制。
　　可選配多線聯動控制盤，實現聲光報警輸出（火警時動作，用于控制聲光警報設置）和直接輸出聯動控制（通過切換模塊直接控制泵類等重要設備）。
　　具有氣體滅火功能，可通過總線方式連接氣體滅火設備，實現手/自動控制。
　　能進行手動/自動切換，在手動狀態下，對任何設備都可通過菜單選擇按類型、分區或地址進行啟動、停止。
　　· 監管報警功能
　　能通過輸入模塊接收盜警、可燃氣報警、水流指示器報警、壓力開關動作等信號，實現監管報警，通過液晶和數碼管顯示報警部位、時間以及報警部件的地址、類型等信息，并可實現聯動。
　　· 屏蔽功能
　　能夠?qū)Ω骺偩€部件進行屏蔽，能夠?qū)馂?zāi)聲光警報輸出進行屏蔽。
　　· 故障檢測功能
　　能自動檢測總線和多線聯動輸出的線路故障（包括短路、斷路等）、部件故障、電源故障等，以聲、光信號發出故障警報，并通過液晶和數碼管顯示故障發生的部位、時間、故障總數以及故障部件的地址、類型等信息。
　　· 系統兼容功能
　　可現場設置為集中控制器、區域控制器或獨立型火災報警控制器，可通過EINet?構成對等式網絡通訊系統。
　　區域控制器可向集中控制器自動上傳火災報警、聯動控制、故障報警、監管報警、屏蔽、延時、自檢等信息，并應能接收、處理集中控制器的相關指令。
　　集中控制器能接收和顯示來自各區域控制器的火災報警、聯動控制、故障報警、監管報警、屏蔽、延時、自檢等信息，進入相應狀態，并能向區域控制器發出控制指令。
　　· 對講電話功能
　　能通過面板上的對講電話插孔，插入電話分機與報警現場進行通話，方便、實用；現場插入電話分機時，控制器能發出電話振鈴聲。
　　· 系統測試功能
　　能登錄部件編號及當前地址，可直接進行地址設置、編程；能以單點、多點方式查看探測器檢測值；能對回路任一部件進行自檢。
　　· 網絡通訊功能
　　可通過依愛網EINet連接各區域報警控制器、集中報警控制器和計算機CRT顯示系統，實現局域聯網通訊；具有RS-232/485串行通訊接口，可與樓宇自動化或其它系統相連；可通過本公司遠程監控系統進行遠程通訊。
　　· 黑匣子功能
　　能自動存儲火警、預警、監管、聯動、故障、屏蔽等歷史記錄及開關機記錄等。
　　· 編程功能
　　可通過控制器本身所帶的鍵盤完成全部編程，能直接輸入漢字，內置二級標準漢字字庫，可對系統中任何設備及其所在位置進行漢字注釋，非常直觀；具有極其便利的屏幕編輯功能，能自動提示輸入數據錯誤的位置，并給出正確數據的范圍。
　　可通過計算機機進行編程下載及數據上傳。
　　可通過U盤進行編程下載及數據上傳。
　　· 查詢功能
　　能夠查詢所有火警、預警、監管、聯動、故障、屏蔽和編程等信息，對任何部件都可按地址、類型、樓層等進行查詢，能夠以最便捷的方式，最快地查詢到所需要的信息。
　　· 打印功能
　　能自動打印實時火警信息、預警信息、監管信息和聯動動作信息，并能打印部件清單等。
　　· 主、備電自動切換功能
　　能進行主、備電自動切換，并具有相應的指示，備電具有欠壓保護功能，避免蓄電池因放電過度而損壞。
　　· 操作權限
　　為防止無關人員誤操作，可通過密碼限定操作級別，密碼可任意設置。
　　選配說明
　　· J-EI6101型回路板，雙回路，每回路242個編址點，單臺控制器可裝10塊。
　　· J-EI6102型總線聯動盤，每塊聯動盤40鍵，2U高度，單臺控制器可裝20塊。
　　· J-EI6103型多線聯動盤，每塊聯動盤14鍵，2U高度，單臺控制器可裝10塊。
　　· J-EI6105型依愛網卡，插于主控板，可通過該網卡構成EINet網絡系統，實現網絡通訊。

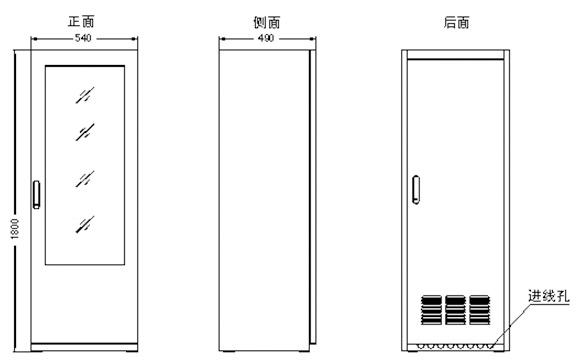

　　外形結構

　　安裝
　　控制器直接放置于地面，在有人值班經常工作的一面，距墻的距離不應小于3m，控制器后邊的維修距離不應小于1m，其底宜高出地面0.05——0.2m?？刂破靼惭b應牢固、可靠，不得傾斜。
　　控制器的顯示操作面板應避開陽光直射，房間內無高溫、高濕、塵土、腐蝕性氣體；不受振動、沖擊等影響。

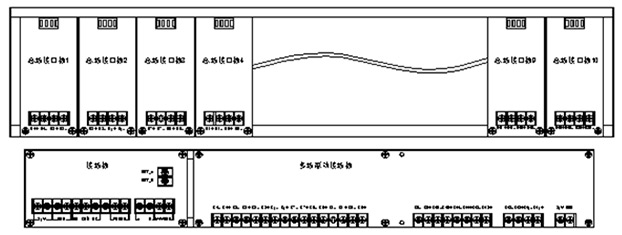

　　接線端子如下圖所示：

　　接線說明
　　· 總線接口板（數量根據需要選定）
　　S1+、S1-，S2+、S2-，……S20+、S20-分別對應1——20回路兩總線的正、負端子，用于連接探測器、手動報警按鈕、輸入輸出模塊等系統部件，每塊回路板對應1塊總線接口板。
　　· 接線板
　　24V、GND為24V輸出端子，可用于少量外部設備，其容量為2A；對于外控設備較多、電流較大的系統應考慮選配外控24V電源。
　　NO、COM、NC分別為內部輸出接點，對應繼電器的常開、公共、常閉觸點，火警時動作。
　　PHONE為對講電話接線端子，與現場的對講電話插孔相連，用于接對講電話分機。
　　NET_A、NET_B分別為EINet?網絡通訊接口A、B端，應分別與其它控制器或網絡集線器的相應端子連接。
　　· 多線聯動接線板（數量根據需要選定）
　　C1-、C1+、C2-、C2+分別為1、2號聲光報警輸出端子，對應面板上A、B聲光控制按鍵，可直接與聲光警報器的端子相連。當設置聲光警報輸出且沒有被屏蔽時，應在“C+”、“C-”間端接終端電阻，電阻的規格為0.25w/10kW。
　　C3-、C3+——C14-、C14+為多線聯動輸出端子，分別對應面板上1——12組多線聯動按鍵，每組通過兩根線與對應的J-EI6045/EI6046多線聯動模塊相連，端子對應連接，用于控制消防泵、噴淋泵、排煙風機等重要設備。
　　· 電源接線板
　　位于機柜下部右側的電源濾波器板，L、N、E為交流輸入端子，分別為火線、零線和地線。
　　接線要求
　　· 兩總線、多線聯動輸出線必須選用截面大于1.0mm2的銅芯雙絞線（線路較長時，截面應大于1.5mm2）。
　　· 24V電源線應選用截面不小于1.5mm2的銅芯雙絞線，保證設備端電壓能滿足啟動要求。
　　· 對講電話線可選用截面不少于1.0mm2的銅芯雙絞線。
　　· 網絡通訊線應選用截面不小于1.0mm2的銅芯雙絞線。
　　· 所有外接導線對地的絕緣電阻應大于20MW（用500V的兆歐表測量），否則，系統可能工作不正常。
　　· 消防控制室應設有接地體，并保證接地體與交流電源的零線間直流電阻小于10W；控制器內設有接地螺栓，應選用截面不小于4mm2的銅芯軟導線與建筑物接地體相連，接地應牢固、可靠。
　　· 室外布線應進行防水、防潮保護，否則導線可能會因長期潮濕而絕緣下降；應穿鋼管敷設，并將鋼管可靠接地，以提高系統抗雷擊、抗干擾性能。
　　· 控制器的回路總線、24V電源線、多線聯動輸出線、網絡通訊線等線路均不得與廣播線、電話線或其它高電壓線路共管，廣播線、電話線應分別單獨穿管敷設。
　　注意事項
　　· 為防止無關人員誤操作，在正常運行時，應使控制器的鍵盤鎖處于關的狀態；開、關鍵盤鎖時，應特別小心，決不能亂擰鑰匙，否則會使之損壞。進行多線聯動直接按鍵操作，啟動設備時，應將直接輸出鍵盤鎖打開，否則，按鍵無效。
　　· 【自動】鍵為雙功能鍵， 控制器啟動或復位后，默認為手動狀態，只有按下【自動】鍵后（相應指示燈亮），系統才處于自動狀態。
　　· 控制器在通電前，一定要檢查：
　　1） 所用交流電源是否符合技術指標的要求，檢查交流電壓是否穩定、接地是否可靠；
　　2） 所有接線是否正確，決不可誤接于其它端子；
　　3） 檢查輸出線是否短路；
　　4） 各接線端子是否松動、各連接器連接是否可靠；
　　5） 各部件是否因振動而損壞。
　　· 本機電源的24V可用于少量外部設備，其容量為2A；對于外控設備較多、電流較大的系統應考慮選配24V外控電源。輸出電源線應選用截面不小于1.5mm2的銅芯軟導線，保證設備端電壓能滿足啟動要求。
　　· 為了延長蓄電池的使用壽命，每季度應將控制器切換由備電工作一段時間，使電池放電，值班人員應對電池的放電電壓（電源BT+、BT-端之間）進行監測。長期關機，蓄電池可能會因得不到及時充電而損壞。
